OpenWrt 编译踩坑记录

写在前面：全网有成千上万个编译 OpenWrt 的文章，竟无一能搜到详细的定制与踩坑记录。 当你发现同芯片产品销量加起来几百万，刷机玩家帖子阅览量好几万，但所有定制的 repo 只有…… 1个（略有夸张，事实上是uboot两个代际各一个，rom 两个代际各一个，总共3个主要维护者）的时候，你也会同时产生符合刻板印象但又匪夷所思的双重情绪

入门必知

挑选硬件

我的方法是直接搜路由器的爆款，然后人气排行顺序里找一个网上玩家很多的设备。 我这台小米 AX3000T 快递到货的第一个小时就变成了 OpenWrt 系统，就因为我是瞄准了系统去选的设备。便宜，质量不错，社区庞大。

基础概念

名词解释通常约等于常识，真正的基础概念 此处不解释，只列一些要花一点时间才逐渐理解的事实：

  1. OpenWrt 有不同版本的 fork，有个国区特供版叫 ImmortalWrt，基本修改方向是增加一些国人常用的软件包和特性，以及更多美化（符合国区玩家的思路）

    • 应该首选这个 fork 的原因不是因为「通常它更实用」，而是「国内仅有的开发者往往都在这个 fork 上工作」
    • 要选国内社区的成果的原因也不是因为「更实用」，而是因为这些设备的主销地区都在国内，国外很少玩它

  2. 现在（以及未来）像 OS 这种级别的项目都是超级工程，因此开发者总是倾向于在一些大 mono repo 上维护/实现成千上万的硬件适配。但反过来，不管你接触到什么样的设备，基本架构都会高度一致。

    • 提这点的原因是我发现之前开发嵌入式设备接触 uboot 的经验完全可以平移到任何使用 bootloader + 内核 + 文件系统 架构的设备上，它们用到的 bootloader 大概率都是同一个 uboot 项目。理解这一点有助于分辨危险操作的边界 —— 这意味着
      • bootloader 总是能执行，几乎不用担心所有救砖机制都失效了要拆芯片的可能性
      • 你几乎总是能通过串口 + lrzsz 刷回任何东西 —— 通过串口。

  3. 源码树结构

    • OpenWrt 的源码树结构是一个庞杂又设计简单的超级 Makefile 系统，没有采用任何像 CMake + ninja (ESP-IDF)、 bitbake (yocto) 这样的现代构建系统。这就导致源码项目几乎都以「文件夹」的形态出现，换言之 —— 「解压、替换一个src.zip」反而是符合该项目flavor的方式。这也就解释了为什么国内Fork版的 ImmortalWrt 代码hygiene堪忧，里面夹杂了很多拼音项目、不知从哪复制粘贴来的移植、不知依赖为什么这么写的申必 Makefile，以及各种奇怪的 patch。
    • 也正由于这种组织特性，源码往往以「厂商」、「Category」为单位组织 —— 驱动、系统app、luci app会出现在同一个「MTK」文件夹下，尽管理论上它们属于完全不同的构建阶段、依赖也各不互通。

Docker Build

用 docker 的好处自然是能隔离干净openwrt的一堆自带工具链，减少主系统包的冗余。但openwrt强制使用非root用户build，而docker环境默认root。你又几乎必定需要一个root用户来修改容器里的工具以便随时修改build流程/写定制文件。一个不用来回切换用户（保持root用户build）的简单方式是：

  • export FORCE_UNSAFE_CONFIGURE=1
  • FAKE fakeroot
    cat <<EOF > staging_dir/host/bin/fakeroot
#!/bin/bash
# 绕过所有伪装逻辑，直接运行
"\$@"
EOF
    fakeroot原本用于fake需要root权限的系统调用，通过 LD_PRELOAD 劫持并记录原本的意图调用，先向 caller 返回成功来跳过 build 过程的特权读写，最后把记下来的特权读写通过 daemon 还原到目标文件系统中。但我们有一个真正的root，所以直接 pass through 所有参数，让调用真正成功即可。

实用经验

UBOOT

FINAL FailSafe

  • 当网络访问 uboot web 页面彻底失效的时候，还有主板上的 UART 作为最后手段。

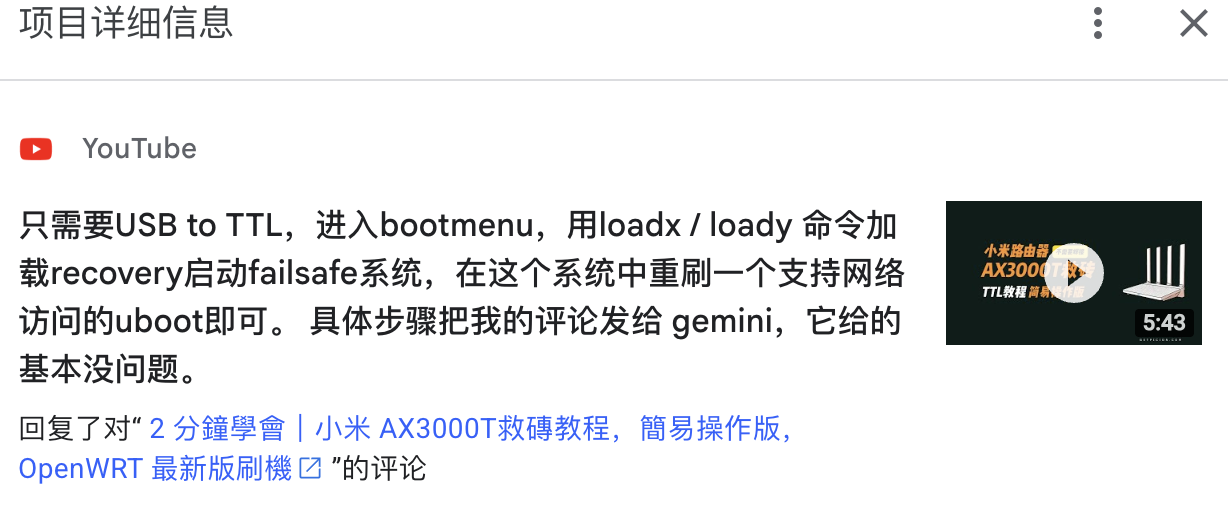

    本来想展开讲讲的，但想起发过的这条评论，作为guide足够了

ROM

屎山开始堆积……

  • 开局起手式：
    1. 装编译toolchain的toolchain
    2. ./scripts/feeds update -a
    3. ./scripts/feeds install -a
      这会更新 feeds/** 以及 feeds/packages/** 的内容，包含通用软件源中的各种源码。

Source Tree

  • package/ 中的子目录存放了 feeds 以外的 custom packages

    • 通过 $(eval $(call BuildPackage,SELF)) 这行 magic 指令把SELF加入到构建目标列表中。
    • 与之配套，每个package的 makefile 中会有一段 magic define，形如
       define KernelPackage/mt_wifi
   CATEGORY:=MTK Properties
   TITLE:=MTK wifi AP driver
   DEPENDS:=+wifi-dats
   DEPENDS+=+kmod-conninfra
   DEPENDS+=+kmod-mediatek_hnat
   FILES:=$(PKG_BUILD_DIR)/mt_wifi_ap/mt_wifi.ko \
      $(PKG_BUILD_DIR)/mt_wifi/embedded/plug_in/warp_proxy/mtk_warp_proxy.ko
   DEPENDS+=+kmod-warp
   AUTOLOAD:=$(call AutoProbe,mt_wifi mtk_warp_proxy)
   SUBMENU:=Drivers
   MENU:=1
endef

    eval 会执行define段中的赋值指令，从而规定该package的发布文件、构建文件、依赖等信息

  • files/etc/banner => SSH 登录显示的 banner

  • package/base-files/files/bin/config_generate => ImmortalWRT 把开机初始化配置。luci 的 banner （机器的 hostname） 和默认 serve 地址都是通过配置文件固定的，因此修改默认配置文件需要直接来改默认配置的生成器。

initramfs VS squashfs

initramfs 是一套纯内存虚拟文件系统，把整个文件系统与内核封装到一起；一般用于重刷主系统（不需要文件落盘）的recovery系统。与之对应，squashfs 是把准备写入flash的系统文件树压缩到一起，最大化空间利用率的一种文件系统。但在实践中几乎完全不需要 initramfs ，原因有几点：

  1. 还有uboot作为刷入新系统的保底，尤其是在刷入了支持网络访问的uboot的场合
  2. 内核裁剪非常困难和费神 —— 因为在选用设备的默认 kconfig 时已经预选中了大量主系统必须模块和特性，受限于源码树的维护质量，还可能有大量不合理的硬依赖。这会导致initramfs的镜像/内核并不能比主系统小多少，双倍浪费空间
  3. 最坑的一点：构建系统天生不具备双profile能力，生成 initramfs 还是 squashfs 是同一个配置文件里的不同开关控制的，在频繁调整自定义改动的情况下根本不可能维护一致性良好的精简 initramfs+全功能 squashfs.

package-y VS package-m

在 menuconfig 中，一个必选包用 _*_ 表示，可选的 builtin 包用 <*>（子模块）或 [*]（主功能）表示。这些 * 标记的包会在构建目标列表中被表示为 package-y 格式，封装到最终产物的文件系统或镜像（内核）中。

而一个 modulerized 包会用 [M] 或 <M> 表示，构建产物会是一个可另行安装的软件包（.ipk）。当构建目标是内核特性时，这项特性不会构建为内核镜像的一部分，而是以 .ko （kmod）的形式存在，通过 insmod 来加载。由于kmod与内核有版本一致性约束，内核仅能加载与自己同版本的kmod，所以如果自己构建ROM时没选好内核模块，事后是无法通过公开软件源安装的。这些 modulerized 的包在构建目标列表中被表示为 package-m格式，构建完成后它们会 populate 到输出目录，要 刷好系统后自行上传 并安装。

所以如何选定 package-y 包与 package-m 包就有十分微妙的讲究。标y太多，最终镜像太大将完全无法完成刷入，标m太多可能导致 bootstrap 阶段缺失重要功能，或者安装时要上传大量文件（luci WebUI是不支持批量上传安装的，要靠 opkg 命令行）增加麻烦。


简易的判断标准：

  • 网络和wifi相关的kmod必须 -y ，否则可能开机即失联，这种情况还得接上串口打断系统启动流程回到uboot才能重刷系统。
  • 相互冲突的 feature 可以全都设为 -m 方便做 AB 对照
  • 控制 -y 和 -m 的比例，使得最终镜像在 RAM 的 60% 以下，否则镜像会无法完成上传。
  • 如果一些包的依赖死活要带上你不想要或不理解为什么要的东西，不要在 -y 和 -m 上纠结，那一定是这个包 Makefile 里写的 DEPENDS 的屎。直接去擦干净。

mtwifi

最后提一嘴 mtwifi - 苦痛之源。

其实这个型号的设备在 OpenWrt 官方社区就有稳定维护版本。然而开源社区使用的 MTK WiFi 驱动 MT76xx 存在严重的断流问题，内网UDP吞吐率不到20M/s,这导致诸如 moonlight 等串流工具几乎完全无法使用。

mtwifi 是一个 闭源 leak 的版本，它「SDK的部分」，性能是远远优于开源驱动的，能够根本上解决适配不佳导致的网络栈问题。然而这个 leak 的源头无法追溯，也没有官方指引，导致其维护质量实在一言难尽，你甚至不知道维护者自己知不知道如何维护.这个PR连猜带蒙最后 work 了一部分，又在几个版本后被完全引入的新文件覆盖了。整个流程没有什么讨论交流，也没有review，也没有评估衍生版本的影响，几乎可以说是我提交出去被合并的最莫名其妙的一个PR。
